PCB клон, исто така познат како PCB дуплирање или обратно инженерство, е прецизен технички процес кој го реплицира постојната табла за печатено коло (PCB) за производство на идентична или подобрена верзија. Овој водич ги истражува техничките принципи, клучните параметри и вообичаените ЧПП заPCB клонда ви помогне да ги разберете неговите апликации и придобивки.

Клучни параметри на клон на ПЦБ

За да се обезбеди висококвалитетна дуплирање на PCB, мора да се земат предвид неколку критични параметри:

1 броење и материјал од слој

• Единствени/двојни/повеќеслојни PCB(до 32 слоеви)

• Основен материјал: FR-4, Роџерс, полиимид, алуминиум, итн.

• Дебелина на бакар: 0,5 мл до 6 мл

2. Ширина и растојание во трага

3. Површински завршувања

• Hasl (израмнување на лемење со топол воздух)- Стандардна завршница

• Ениг (електролесно злато за потопување на никел)- Висока отпорност на корозија

• OSP (органски конзерванс за лемење)-економично за лемење без олово

4. Електрично тестирање

• Тест за континуитет- Обезбедува отворено кола

• Тест за изолација- не потврдува кратки кола

• Контрола на импеданса-Критично за PCB со голема брзина

Чекори на процесот на клон PCB

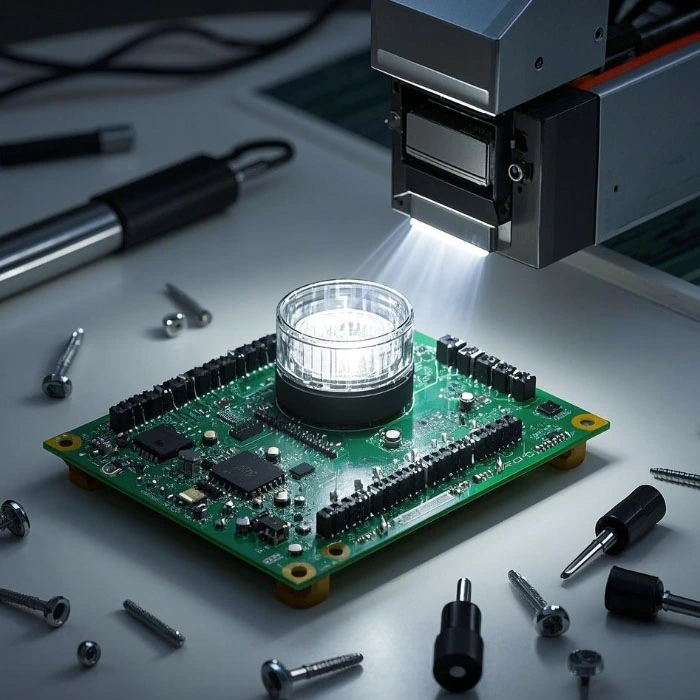

1. Скенирање и слики за PCB-Скенирање со висока резолуција за да се фатат детали за распоредот.

2. Екстракција на шематски дијаграм-Обратно инженерство на логиката на колото.

3. Анализа на БОМ (Бил на материјали)- Идентификување на компоненти за репликација.

4. Редизајн на распоред на PCB- Користење на софтвер како Altium или Cadence.

5. Прототипирање и тестирање- Потврдување на функционалноста пред масовното производство.

ЧПП на клон за PCB (често поставувани прашања)

П1: Дали е легален клон PCB?

О:Клонот PCB е легален кога се користи за поправка, одржување на системот за наследство или со соодветно овластување. Сепак, клонирањето патентирани дизајни без дозвола ги крши законите за интелектуална сопственост. Секогаш обезбедувајте усогласеност со локалните регулативи.

П2: Која е точноста на клонот PCB?

О:Напредни услуги за клон на PCB постигнуваат99,9% точностСо употреба на скенирање со голема прецизност, инспекција на Х-зраци (за повеќеслојни табли) и тестирање на интегритет на сигналот. Критичните фактори вклучуваат конзистентност на ширина на трага и појавување на импеданса.

Q3: Може ли PCB клон да го подобри оригиналниот дизајн?

О:Да! ПЦБ клон овозможува оптимизации во дизајнот, како што се:

• Подобрено термичко управување(Додавање на топлински мијалници или подобра дистрибуција на бакар).

• Подобрувања на интегритетот на сигналот(Намалување на крстосницата со подобро рутирање).

• Надградби на компонентите(Заменување на застарени делови со современи еквиваленти).

ПЦБ клон е софистициран процес кој бара експертиза во електроника, материјална наука и прецизно инженерство. Со разбирање на техничките параметри и апликации, деловните субјекти можат да ја искористат дуплирањето на PCB за прототипирање, поправки и подобрувања на производите. За висококвалитетни услуги за клон на PCB, секогаш изберете провајдер со напредна опрема и докажано искуство.
