Како може PCB клонот да ви помогне да спасите табла со исчезнати дизајнерски датотеки?

Апстракт

Кога критичниот електронски производ сè уште е во употреба, но оригиналните CAD податоци ги нема, една неуспешна плочка може да се претвори во неколкунеделни прекини. скапи циклуси на редизајн или борба за несигурни замени. Клон на ПХБе структуриран обратно-инженерски пристап кој повторно создава Податоци подготвени за производство на постоечка плочка за да можете да ја репродуцирате, да ја поправате во обем или да одржувате жива постара производна линија додека планирате долгорочна надградба. Оваа статија објаснува кога клонирањето има смисла, кои информации реално можете да ги вратите, како да го минимизирате ризикот и што Работниот тек на одговорното клонирање изгледа како од првата инспекција до конечната валидација.

Содржина

• Преглед на прв поглед
• Кои точки на болка ги решава клонирањето на ПХБ
• Што навистина значи PCB клонот во пракса
• Кога клонирањето е најпаметната опција, а кога не е
• Практичен работен тек на клонирање на ПХБ од почеток до крај
• Како да ги заштитите квалитетот и доверливоста
• Што ги поттикнува трошоците и времето за носење
• Што треба да подготвите пред да побарате понуда
• Како да изберете одговорен партнер за клонирање
• Најчесто поставувани прашања
• Следен чекор

Преглед на прв поглед

1. Разјаснете ја вашата цел: замена, поправка, продолжување на животниот циклус или редизајн на мост.
2. Потврдете ја сопственоста и дозволите.
3. Снимајте податоци од таблата: димензии, слоеви, совети за собирање и мапирање на компоненти.
4. Повторно креирајте фајлови за производство и електрични намери: Гербер, вежба, нетлиста, BOM.
5. Прототипирајте, потврдете и заклучете контролирана ревизија.
6. Воспоставете тековни контроли: дојдовна инспекција, функционално тестирање и следливост.

Кои точки на болка ги решава клонирањето на ПХБ

Повеќето тимови не одлучуваат да клонираат табла затоа што звучи забавно. Тоа го прават затоа што алтернативата е полоша. Еве ги најчестите ситуации кадеКлон на ПХБја отстранува вистинската оперативна болка:

• Нема изворни датотекизатоа што оригиналниот дизајнер си замина, податоците беа изгубени или производот беше купен години подоцна.
• Компоненти на крајот на живототве принудуваат или итно да редизајнирате или да набавите ризични акции на сивиот пазар.
• Поправки на теренпотребни се стабилни табли за замена, а не случајни „компатибилни“ алтернативи со непознати тежини за натрупување или бакар.
• Притисокот за усогласеностбара доследно производство и документација за да помине ревизија или внатрешни порти за квалитет.
• Време за опоравувањеважно е повеќе од „совршениот модерен дизајн“, особено за индустриски контроли и наследена инструментација.

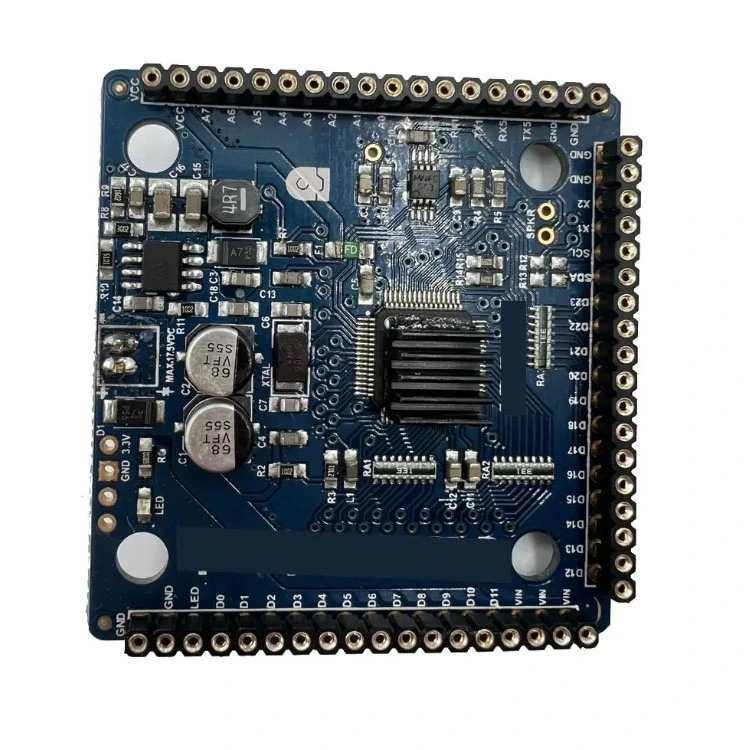

Што навистина значи PCB клонот во пракса

Луѓето користат „клонирање“ случајно, но во инженерска смисла тоа обично вклучува три слоја на работа:

• Физичка репликацијарекреирање на контурите на таблата, дупките за монтирање, конекторите, бројот на слоеви и однесувањето на магацинот што е можно поблиску.
• Електрична реконструкцијафаќање бакарно поврзување, така што репродуцираната табла одговара на оригиналната намера на нет-листата.
• Обнова на компонентиидентификување на делови, отпечатоци, вредности, алтернативни и склопни белешки за да може таблата да се гради постојано.

Испораките често вклучуваат резултати подготвени за производство, како што се Gerber или ODB++ податоци, датотеки за вежбање, податоци за избор и место кога е изводливо, сметка за материјали, и проверена нет-листа. Ако вашата цел е долгорочна одржливост, многу тимови бараат и реконструирана шема, така што идното решавање на проблеми не се потпира на претпоставки.

Кога клонирањето е најпаметната опција, а кога не е

Клонирањето е алатка, а не стандардно. Користете го кога одговара на вашиот профил на ризик и временска рамка.

Практичен работен тек на клонирање на ПХБ од почеток до крај

Сигурен клон е резултат на дисциплинирани чекори, а не на едно скенирање. Подолу е работен тек што инженерските тимови најчесто го користат за да ги намалат изненадувањата.

• Чекор 1: Внес и дефиниција на цел
  • Потврдете што значи „успех“: точна замена, форма-фит-функција или функционален еквивалент со алтернативни.
  • Соберете контекст: работна средина, режим на неуспех, очекуваниот волумен и временската линија.
• Чекор 2: Недеструктивна инспекција
  • Измерете ги контурите, локациите на дупките, приклучокот за приклучоци и механичките ограничувања.
  • Идентификувајте ги индикаторите на слојот и карактеристиките на производството, како што се трагите на импедансата, видовите преку типови и излевањата на бакар.
• Чекор 3: Снимање податоци за бакар и слоеви
  • Слики со висока резолуција за горните и долните слоеви за мапирање на траги и референтни ознаки.
  • Контролираниот слој се открива кога е потребно за повеќеслојните табли, изведени внимателно за да се зачува верноста.
• Чекор 4: Идентификација на компоненти и реконструкција на BOM
  • Вкрстено проверете ги ознаките, пакетите и вредностите; потврди поларитети и пин-1 ориентација.
  • Дефинирајте одобрени алтернативи за да спречите идни недостиг.
• Чекор 5: Повторно креирајте производствени резултати
  • Генерирајте датотеки за распоред и производствени податоци, вклучувајќи дефиниции за маски за вежба и лемење.
  • Извлечете го поврзувањето и извршете проверки на конзистентноста на нет-листата во однос на пронајдениот бакар.
• Чекор 6: Изградба и валидација на прототип
  • Изградете прототипови под контролирани параметри на процесот.
  • Изведете електрични тестови како што се континуитет, проверки на импедансата кога е релевантно и функционална верификација во реалниот систем.
• Чекор 7: Заклучување и документација за ревизија
  • Замрзнете ја ревизијата што може да се ревидира со дневници за промени и записи за тестирање.
  • Создадете резултати погодни за услугата ако планирате да го одржувате производот со години.

Како да ги заштитите квалитетот и доверливоста

Најголемиот страв што го имаат клиентите е едноставен: „Дали клонираната плоча ќе се однесува исто како оригиналот и дали ќе продолжи да се однесува така и по распоредувањето? Можете да го намалите тој ризик ако го третирате клонирањето како контролиран инженерски проект.

• Стак-ап дисциплинареплицира број на слоеви, дебелина на бакар, диелектрично однесување и структури со контролирана импеданса кога се присутни.
• Точност на конекторотмеханичкото несовпаѓање е брз начин да не успеете, дури и ако колото е точно.
• Автентичност на компонентитевоспоставете следливи извори и избегнувајте непознати канали за снабдување за критичните ИЦ.
• Тест стратегијадефинирајте план за тестирање надвор од „се вклучува“, вклучувајќи услови на оптоварување, термичко однесување и рабови.
• Контрола на процесотод самиот почеток наведете ги профилите за лемење, стандардите за проверка и критериумите за прифаќање.

Што ги поттикнува трошоците и времето за носење

Цените варираат бидејќи сложеноста варира. Наместо да погодувате, фокусирајте се на лостовите кои се важни:

• Број и густина на слоевиповеќе слоеви и компоненти со фин чекор го зголемуваат напорот за реконструкција.
• Состојба на таблаизгорените, кородираните или физички модифицираните плочи ги намалуваат деталите што може да се обноват.
• Достапност на деловипрекинатите или тешко препознатливите компоненти додаваат извори и време на валидација.
• Се бара ниво на документацијацелосна шематски реконструкција трае подолго од форма-фит-функција клон.
• Очекувања за валидацијафункционалното тестирање во вашиот реален систем е разликата помеѓу „изгледа слично“ и „работи сигурно“.

Што треба да подготвите пред да побарате понуда

Ќе добиете побрз, попрецизен план доколку подготвите мал пакет информации. Користете ја оваа листа за проверка.

• Барем2 работни примероцикога е можно, плус 1 неуспешен примерок ако сакате анализа на неуспехот.
• Фотографии од плочата инсталирана во производот за да се потврдат механичките ограничувања и ориентацијата на конекторот.
• Вашата целна количина и дали ви треба тековно снабдување или еднократна серија.
• Сите познати работни услови: температурен опсег, вибрации, влажност, работен циклус, профили на оптоварување.
• Сè уште имате какви било индиции: делумни Гербери, PDF-датотеки, стари извози на BOM, белешки од свилен екран или процедури за тестирање.
• Појаснување за фирмверот и програмираните делови: дали ги имате бинарните, клучевите или методот на програмирање?

Како да изберете одговорен партнер за клонирање

Вие не само што купувате табла. Вие купувате доверба дека репродукцијата е контролирана, документирана и повторлива. Еве што да барате во односите со добавувачи:

• Јасни граници на законитоста и дозволитесериозен провајдер ќе праша за сопственоста и овластената употреба.
• Инженерска комуникацијатреба да бидете во можност да разговарате за стек-ап, алтернативните методи и методите на тестирање на едноставен јазик.
• Верификација начин на размислувањепобарајте проверки на нет-листата, валидација на прототипот и набавки што може да се следат.
• Контрола на ревизијаклонираниот дизајн треба да има дефинирана верзија за идните серии да останат конзистентни.

НаShenzhen Greeting Electronics Co., Ltd., тимовите обично пристапуваат кон клонирањето како проект за инженерски континуитет: разјаснете ги целите, повратете ги критичните производствени податоци, валидирајте ги прототиповите во реални услови, а потоа заклучете стабилна ревизија за повторено производство. Ако ви треба решение за мост додека планирате редизајн, контролираниот клон може да ви купи време без да ја жртвува доверливоста.

Најчесто поставувани прашања

Дали клонот на ПХБ може да биде идентичен со оригиналната плоча

Може да биде еквивалентно на формата и често екстремно блиску, но „идентично“ зависи од тоа што мислите. Механички димензии и поврзување може обично се совпаѓаат многу добро. Точното однесување на материјалот, сопственичките компоненти и деталите за фирмверот може да бараат дополнителна работа или можеби е невозможно рекреираат без оригиналните податоци.

Дали ми требаат повеќе примероци

Повеќекратните примероци го намалуваат ризикот затоа што инженерите можат да ги споредуваат ознаките, да потврдат двосмислени траги и да избегнуваат копирање табла што веќе била изменета или поправена. Ако имате само еден примерок, очекувајте повеќе чекори за валидација и поконзервативна временска рамка.

Што ако некои компоненти веќе не се достапни

Практичниот план за клонирање често вклучува алтернативни компоненти. Клучот е да се потврди дека алтернативните уреди одговараат на електричните барања и одговараат на отпечатокот, потоа потврдете го однесувањето преку тестирање под вашето вистинско оптоварување и околина.

Дали клонирањето ќе ги реши фирмверот и програмирањето

Клонирањето на ПХБ не автоматски повторно создава заклучен фирмвер. Ако плочата содржи програмирани микроконтролери, безбедни елементи или шифрирана меморија, можеби ќе ви требаат оригинални бинарни датотеки, легален метод за програмирање или овластена стратегија за замена на делови.

Како да ги намалам шансите за неуспеси на теренот

Побарајте план за валидација и третирајте ги прототипите како задолжителни за системи кои се критични за мисијата. Дефинирајте критериуми за прифаќање, вклучете функционални тестови кои имитираат реално условите за работа и заклучете ја ревизијата со стандарди за набавка и инспекција што може да се следат.

Следен чекор

Ако се занимавате со датотеки што недостасуваат, извори на крајот на животот или итен прекин, добро управуванаКлон на ПХБпроектот може да ви даде стабилна, тест-потврден пат назад до производство. Споделете ги вашите фотографии од таблата, целната количина и системскиот контекст и побарајте практичен план за обновување што вклучува валидација и контрола на ревизија.
