Како ја извлекувате шемата од клониран PCB?

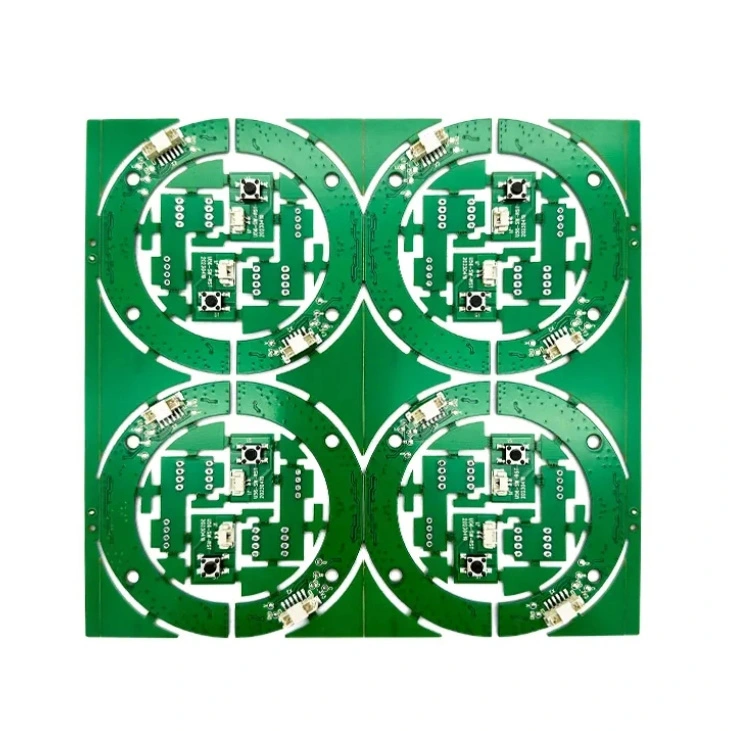

Извлекување шема за а одклонирана PCBВклучува обратно инженерство, каде што го анализирате физичкиот одбор за да го рекреирате неговиот дијаграм на колото. Овој процес бара внимателно набудување, идентификација на компонентите и врски за следење. Еве чекор-по-чекор водич:

1. Проверете и документирајте гоPCB

- Направете фотографии со висока резолуција: Снимете ги двете страни на PCB за повикување.

-Забележете ги PCB слоевите: Проверете дали станува збор за единечен, двослоен или повеќеслоен табла.

- Идентификувајте ги клучните компоненти: Пронајдете ICS, отпорници, кондензатори, диоди, конектори, итн.

- Проверете ги етикетите и ознаките: Некои компоненти имаат референтни дизајнери отпечатени на PCB.

2. Desolder и идентификувајте ги компонентите

- компоненти на Desolder (доколку е потребно): Користете станица за преработка на топол воздух за безбедно отстранување.

- Прочитајте ги броевите на делот за ИЦ: Побарајте листи за податоци за да ги разберете конфигурациите на PIN.

- Измерете ги отпорниците и кондензаторите: Користете мултиметар или LCR метар за да ги одредите вредностите.

- Етикетирајте ја секоја компонента: Назначете дизајнери како R1, C1, U1 за полесно следење.

3. Следете ги врските на колото

- Користете мултиметар во режим на континуитет: Проверете ги електричните патеки помеѓу компонентите.

- Следете ги трагите на PCB: Користете лупа или микроскоп за детална трага.

- Користете PCB Design Software: Увезете слики со високо-резолуција PCB во алатки како Kicad, Altium или EasyEDA за полесно трага.

- Проверете ги скриените врски: Ако може да се бара повеќеслојни, рендгенски инспекција за да се следат внатрешните слоеви.

4. Реконструирајте го шематскиот

- Користете софтвер за дизајн на PCB: Нацртајте ја шемата во Kicad, Eagle, Altium или Orcad.

- Организирајте компоненти логично: Правилно групно напојување, сигнал и земја.

- Потврдете ги врските: Споредете ги со листовите со податоци и функционалните очекувања.

5. Симулирајте и потврдете го колото

- Користете софтвер за симулација: Алатки како LTSpice, Proteus или Multisim можат да помогнат во проверка на однесувањето на колото.

- Споредете со оригиналната PCB: Тест функционалност со дебагирање на моќност ако е можно.

Потребни алатки:

✔ Мултиметар / LCR метар

✔ Осцилоскоп (за тестирање на сигнал)

✔ Станица за преработка на топол воздух (за опаѓање)

✔ Микроскоп / величеник

✔ Софтвер за дизајн на PCB (Kicad, Eagle, Altium)

✔ Скенер на Х-зраци (за повеќеслојни табли)

Конечни мисли

Извлекувањето шематски од клониран ПЦБ е одземаат многу време, но остварлив процес ако се направи внимателно. Клучно е да се почитуваат законите за интелектуална сопственост ако ПЦБ припаѓа на комерцијален дизајн. Дали сакате насоки за одреден вид препораки за PCB или алатки?
